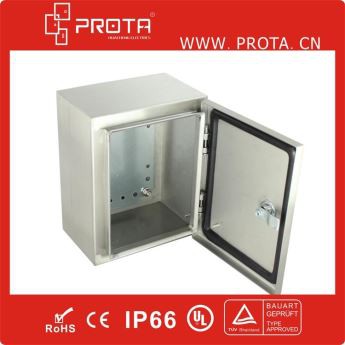

Metāla elektriskā korpusa kaste

Metāla elektriskā korpusa kārba ir augstas izturības aizsargpārvietojums, ko izmanto, lai uzstādītu un aizsargātu elektriskās sistēmas komponentus, piemēram, elektriskās vadības elementus, komutatoru un spaiļu blokus. Izgatavots no augstas kvalitātes nerūsējošā tērauda (parasti 304 vai 316L), tam ir lieliska izturība pret koroziju, trieciena pretestība un blīvēšanas īpašības, un to plaši izmanto rūpnieciskajā automatizācijā, elektrības sistēmās, sakaru bāzes stacijās un āra instalācijas vidē.

Nosūtīt pieprasījumu

Produktu apraksts

Visaptveroša standarta konfigurācija: standarta paketē ietilpst korpuss un durvis, iekšējās durvis, montāžas plāksne, bloķēšanas sistēma, kabeļa ieejas plāksne, blīve un stiprinājumi, kas atbilst visām uzstādīšanas prasībām.

Izgatavots no augstas kvalitātes materiāliem: iežogojums un durvis ir izgatavotas no 1,2 mm bieza aukstā tērauda, un montāžas plāksne ir 1,5 mm bieza, nodrošinot izturīgu un izturīgu struktūru.

Pastiprināts konstrukcijas dizains: augstumam, kas pārsniedz 800 mm, iežogojums un durvis tiek modernizētas līdz 1,5 mm biezai, un montāžas plāksne ir 2,0 mm bieza, lai tajā ietilptu lielākas slodzes.

Sabiezinātas iekšējās durvis: iekšējās durvis ir 1,2 mm biezas izmēriem, kas ir mazāki par PTI 6 820, un 1,5 mm biezi lielākiem izmēriem, uzlabojot drošību un stabilitāti.

Lieliska apdare: virsmu apstrādā ar termosettu pulvera apvalku ar gofrētu tekstūru korozijas izturībai, izturībai pret skrāpējumiem un izturību.

Divkrāsu opcijas: pieejamas divās standarta krāsās-RAL7032 un RAL7035-stilīgam izskatam, kas piemērots dažādām rūpniecības vidēm.

Produkta parametri

Kodekss	Dimensija				Ārdurvis		Ieplūdes izmērs		Iekšējās durvis		Montāžas plāksne		Regulējams attālums		Dziedzera plāksne
Kodekss	H	W	D	S	A	B	A1	B1	A2	B2	X	Y	min (m)	Makss (n)	Kodekss
Pti 3 250	300	250	200	177	296	246	204	254	216	186	200	265	45	100	B
Pti 3 320	300	300	200	177	296	296	254	254	216	236	250	265	45	100	C
Pti 4 320	400	300	200	177	396	296	254	354	316	236	250	365	45	100	C
Pti 5 420	500	400	200	177	496	396	354	454	416	336	350	465	45	100	D
Pti 7 520	700	500	200	177	696	496	454	654	616	436	450	665	45	100	E
Pti 8 620	800	600	200	177	796	596	554	754	716	536	550	765	45	100	E
Pti 10 820	1000	800	200	177	996	796	754	954	916	736	750	965	45	100	E
Pti 3 325	300	300	250	227	296	296	254	254	216	236	250	265	45	150	C
Pti 5 425	500	400	250	227	496	396	354	454	416	336	350	465	45	150	D
Pti 6 425	600	400	250	227	596	396	354	554	516	336	350	565	45	150	D
Pti 6 525	600	500	250	227	596	496	454	554	516	436	450	565	45	150	E
Pti 7 525	700	500	250	227	696	496	454	654	616	436	450	665	45	150	E
Pti 8 625	800	600	250	227	796	596	554	754	716	536	550	765	45	150	E
Pti 10 825	1000	800	250	227	996	796	754	954	916	736	750	965	45	150	E
Pti 12 825	1200	800	250	227	1196	796	754	1154	1116	736	750	1165	45	150	E
Pti 10 830	1000	800	300	277	996	796	754	954	916	736	750	965	45	200	E
Pti 12 830	1200	800	300	277	1196	796	754	1154	1116	736	750	1165	45	200	E
Pti 12 1030	1200	1000	300	277	1196	996	954	1154	1116	936	950	1165	45	200	2E
Pti 6 540	600	500	400	377	596	496	454	554	516	436	450	565	45	300	E
Pti 8 640	800	600	400	377	796	596	554	754	716	536	550	765	45	300	E
Pti 12 1040	1200	1000	400	377	1196	996	954	1154	1116	936	950	1165	45	300	2E
Pti 14 840	1400	800	400	377	1396	796	754	1354	1316	736	750	1365	45	300	E

Metāla elektriskā korpusa kastes priekšrocības

Lielisks materiāls: tiek izmantots 304 vai 316L nerūsējošais tērauds, kam ir lieliska izturība pret koroziju un mehāniskā izturība, un tas ir piemērots augsta mitruma, augsta sāls izsmidzināšanas vai ķīmiskas korozijas vides videi.
Augsts aizsardzības līmenis: aizsardzības līmenis var sasniegt IP65 ~ IP66, kas faktiski ir putekļu necaurlaidīgs un ūdensnecaurlaidīgs, un tas ir piemērots skarbiem darba apstākļiem.
Kompaktā struktūra: kaste ir saprātīgi izstrādāta ar noapaļotiem stūriem, lai uzlabotu drošības un uzstādīšanas vietas izmantošanu.
Elastīga iekšējā struktūra: aprīkots ar izvēles komponentiem, piemēram, montāžas plakni, DIN sliedes, termināļa bloku, 19 collu plauktu utt., Atbalstot dažādu elektrisko moduļu uzstādīšanu.
Drošs slēgts dizains: EPDM blīvēšanas sloksnes tiek uzstādītas pie durvju spraugas, aprīkotas ar pretaizdzīšanas durvju slēdzenēm, un aizsardzība ir uzticamāka.
Izsmalcināts izskats: matēts, atspoguļots vai smilšu strūkla, virsma ir gluda un skaista, uzlabojot kopējo projekta kvalitāti.

Metāla elektriskā korpusa kastes uzklāšanas scenārijs

Rūpnieciskā automatizācijas vadības skapis

Āra elektrisko aprīkojuma aizsardzības kaste

Strāvas sadales spaiļu lodziņš

Petroķīmiskā, ārzonu platformas elektriskās vadības sistēma

Komunikācijas/signāla pārraides aprīkojuma korpuss

Elektriskie skapīši pārtikas vai farmaceitiskām rūpniecībām, kurām nepieciešama tīra vide

Produktu kategorija

Profesionāla metāla elektriskā korpusa kastes pielāgošanas fabrika

Mēs esam pieredzējusi metāla korpusa pielāgošanas komanda, kas specializējas augstas veiktspējas risinājumu nodrošināšanā dažādiem sarežģītiem lietojumiem, ieskaitot rūpniecisko vadību, eksploziju necaurlaidīgu vidi un dzelzceļa tranzītu. Pielāgošanas process sākas ar skaidru izpratni par lietojumprogrammas vidi un tehniskajām specifikācijām, ko papildina detalizēti elektriskie rasējumi un uzstādīšanas prasības, nodrošinot, ka katrs iežogojums atbilst īpašām prasībām.

Projektēšanas posmā mēs izmantojam uzlabotus 3D modelēšanas rīkus, piemēram, SolidWorks, atbalstot VR priekšskatījumus un eksplodētu skatus. Lai visaptveroši optimizētu struktūru un veiktspēju, mēs izmantojam arī DFMEA un termiskās simulācijas pārskatus. Mūsu ātrais prototipēšanas process integrē lāzera griešanas un CNC liekšanas procesus, nodrošinot pirmās daļas piegādi tikai 7-10 dienās, nodrošinot projekta efektivitāti.

Mēs uzturam stingru ražošanas precizitāti, sasniedzot nozares vadošo pielaides griešanai, saliekšanai un metināšanai. Mēs esam izturējuši sāls aerosola un IP aizsardzības pārbaudi, kā arī CE un UL sertifikātus, nodrošinot ilgtermiņa produktu izturību. Globālā loģistika, instalēšanas instrukciju videoklipi, 3D montāžas rokasgrāmatas un tehniskais atbalsts uz vietas nodrošina visaptverošu piegādes un izvietošanas atbalstu.

Turklāt mēs piedāvājam piecu gadu garantiju, kas pārsniedz nozares standartu, visaptverošu rezerves daļu inventāru un mūža tehnisko atbalstu, lai nodrošinātu ilgtermiņa stabilu darbību. Mēs ne tikai piegādājam produktus, bet arī piedāvājam visaptverošus un uzticamus sistēmas risinājumus. Mēs esam jūsu uzticamā profesionālā metāla iežogojuma pielāgošanas partneris.

Professional Metal Electrical Enclosure Box Customization Factory

Ar 6000 kvadrātmetru modernu rūpnīcu un pilnu progresīvu ražošanas aprīkojuma komplektu mums ir spēcīgas neatkarīgas ražošanas iespējas, nodrošinot produkta kvalitāti un piegādājot laiku.

Mūsu rūpnīca ir ISO9001 sertificēta, un mūsu produkti atbilst tādiem starptautiskiem standartiem kā CE, ROHS, UL un IP66, nodrošinot visaptverošu uzticamību un drošību.

Mūsu produkti tiek eksportēti uz vairāk nekā 100 pasaules valstīm, uzkrājot plašu eksporta pieredzi un dziļu izpratni par starptautiskā tirgus prasībām un tehniskajām specifikācijām.

Mēs piedāvājam pielāgotus pakalpojumus, atbalstot dažādas materiālu un struktūras iespējas, lai apmierinātu dažādu nozaru vajadzības, ieskaitot rūpniecības automatizāciju, enerģijas ražošanu un sakarus.

Pielāgošanas process

Mums ir bagāta pieredze ārējās tirdzniecības pielāgošanā.

Noskaidrot pieteikuma prasības.

Izprast lietojuma scenārijus (piemēram, rūpniecības vadību, sprādzienbīstamu vidi un dzelzceļa tranzītu), lai palīdzētu mums noteikt aizsardzības prasības un vides problēmas.

Nodrošināt tehniskās specifikācijas.

Klientiem ir jāsniedz izmēri, IP vērtējums un materiālu izvēle (piemēram, 304/316 nerūsējošais tērauds), lai nodrošinātu, ka dizains atbilst lietojumprogrammu prasībām.

Iesniedziet tehniskos dokumentus.

Tas ietver elektriskās shēmas, caurumu diagrammas, uzstādīšanas prasības un daudz ko citu. CAD/soli vai ar rokām uzzīmētās skices tiek atbalstītas ērtai komunikācijai.

Dizains un pārskats.

Izmantojiet 3D modelēšanu un eksplodētus skatus, lai ilustrētu strukturālās detaļas un veiktu pārskatīšanu un optimizāciju, izmantojot stiprības analīzi, termisko simulāciju un DFMEA.

Ātra prototipēšana un pārbaude.

Lāzera griešana un CNC liekšana nodrošina pirmās daļas ražošanu 7–10 darba dienu laikā. Tiek veikta sāls aerosola un ūdens izturības pārbaude, un tiek atbalstīta trešo personu sertifikācija.

Ražošanas, piegādes un pēcpārdošanas atbalsts.

Masveida ražošana ar kontrolētu precizitāti, globālu piegādi un 3D instalācijas rokasgrāmatu un tiešsaistes video ceļvežiem. Tiek sniegta piecu gadu garantija un mūža tehniskais atbalsts.

One Stop Electrical Cabinet Manufacturers and Solution Suppliers

Kāpēc izvēlēties mūsu produktus

Dibināts 2011. gadā,Protmair profesionāls augstas kvalitātes metāla elektrisko korpusu un skapju ražotājs. Atrodas Anji, Ķīnā, mūsu rūpnīca aptver vairāk nekā 6000㎡ un darbojas saskaņā ar ISO9001 kvalitātes sistēmu. Mēs specializējamies uz sienas piestiprinātiem iežogojumiem, termināla kastēm, MCB kastēm, nerūsējošā tērauda iežogojumiem un pielāgotiem grīdas stāvošiem skapjiem. Ar IP vērtējumu līdz IP66 un sertifikātiem, ieskaitot CE, ROHS un UL, mūsu produkti atbilst tādiem starptautiskiem standartiem kā EN62208.

Atbalstot vairāk nekā desmit gadu pieredzi, progresīvu ražošanas aprīkojumu un īpašu QC komandu, PROTA eksports uz vairāk nekā 100 pasaules valstīm. Mēs esam apņēmušies piegādāt uzticamus produktus, reaģējošus pakalpojumus un pielāgotus risinājumus dažādiem lietojumiem, ieskaitot rūpniecisko automatizāciju, enerģijas sadali un kalnrūpniecību.

FAQ

Kādu nerūsējošā tērauda materiālu jūs izmantojat savai elektriskajai šasijai?
304 Nerūsējošais tērauds tiek izmantots standartaprīkojumā. Ja to lieto ļoti korozīvā vai piekrastes vidē, ieteicams 316L nerūsējošais tērauds ar spēcīgāku izturību pret koroziju.

Kāds ir aizsardzības līmenis? Vai tas ir piemērots lietošanai brīvā dabā?
Šasijas aizsardzības līmenis ir IP65 vai IP66, ar lielisku putekļu un ūdens izturību, un tas ir pilnībā piemērots āra videi, piemēram, lietus, putekļiem vai augstu mitrumu.

Kādas ir šasijas virsmas apstrādes metodes?
Parastās apstrādes metodes ietver suku, spoguļa pulēšanu un smilšu strūklu, ko var izvēlēties atbilstoši klienta estētiskajai, korozijas pretestības vai tīrības prasībām.

Vai caurumus var atvērt vai pielāgot struktūru?
Atbalsta caurumu pielāgošanu (piemēram, ieplūdes, novērošanas logu, pogas caurumu utt.), Un nestandarta struktūras un izmērus var arī pielāgot atbilstoši zīmējumiem.
